1. Kirish
1.1 Loyiha Kirish
Dongyi minorasi, Wudiyfang ko'miriligi, Xilingol Ligasi ichki Mo'g'uliston platosining shimolida joylashgan. Ularning katta qismi yarim yashirilgan va ba'zi joylar o'rmon bilan qoplangan (1-rasm). Sirt balandligi 962,26 m dan 1035,42 m gacha o'zgarib turadi, er nisbatan tekis, 30 m dan ortiq balandlikdagi (2-rasm).

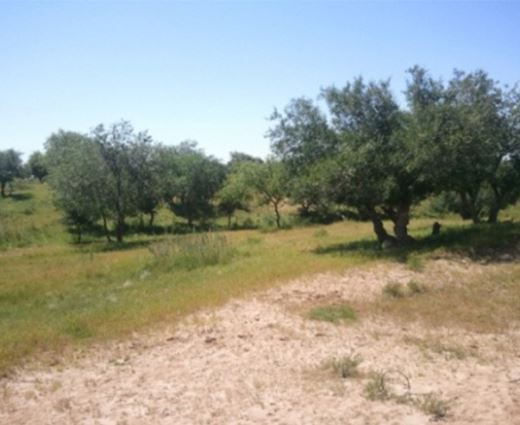

1-rasmda sirt sharoitlari
2-rasmning sxematik diagrammasi
500m × 500m shamol shtamgida ip konida amalga oshirildi va burg'ulash olti guruh va 10 qatlamli ko'mirni aniqladi, ular orasida 3-guruh va birlashtirildi. 2-3 ko'mir tikuvi mahalliy topilmaydi, qalinligi 1,1 m dan 2,1 m gacha o'zgaradi; 3-3 ko'mir chayqalishi 1,5 m va 17 m dan 17 m; ko'mir tikuvi 4 ta qalinligi 9,5 m dan 9,5 m gacha; ko'mir tik turiga qalinligi 0,5 m va 8 m oralig'ida. 2-3 dan 780 m gacha ko'mir tikuvi 2-3 ta balandligi; ko'mir chayqalishi 330 dan 920 m gacha; 420 dan 880 m gacha ko'mir chayqalishi; va ko'mirni 400 dan 870 m gacha. Kon maydonidagi tuzilish monoklinik tuzilishdir va u odatda 10 ° dan kam. Beshta kamchiliklar ishlab chiqilgan. Magmatik tog 'jinslariga ko'mirga ega strata ichiga kirib bo'lmaydi.
Geologik vazifa - bu qidiruv maydonchasida ≥ 5m 5 metr bilan kamchiliklarning paydo bo'lishi, qalinligini o'zgartirish va ekish va chimchilab, iloji boricha asosiy konni o'zgartirishi, qo'shilishi va birlashtirilishini bilishdir; Kamarning asosiy tikuvlarining o'rni o'zgarishi va taqsimlash oralig'ini bilib oling, tog 'massasi va ko'mirsiz hududning kirib ketish doirasini bilib oling.
1.2 Axborotlashdagi qiyinchiliklar
(1) sayoz seysmik geologik sharoitlar kambag'aldir: chunki qidiruv maydonidagi haddan tashqari to'lqinlar, so'rilishi va samarali to'lqinlar, seysmik to'lqin energiyasini kuchaytirishga olib keladi.
(2) Maqsadli qatlamlarning ko'milgan chuqurligi - bu ekologiya maydoni katta bo'lganligi sababli, belgilangan qismdagi ko'ylagichi chuqurlik darajasi sezilarli darajada farq qiladi (100-500 m).
(3) Geologik vazifa yuqori aniqlikni talab qiladi: vaqt profilida Bifurkatsiyani aniqlash va ko'mir tikuvlarini birlashtirish qiyin.
2. Davolash eritmasi
Kuzatuv tizimining dizaynida 200 m dan kam ko'milgan chuqurlik standartlari bilan ajratilgan, ko'milgan 10 metrlik ko'milgan va 400 metrdan iborat ko'ylagi va chuqurlikdagi kuzatuv tizimlari samarali yoritilish vaqtini ta'minlash uchun mo'ljallangan. Ma'lumotni to'plashda ma'lumotlar va 60 soat geofonlaridan qo'zg'alish va 60Hez geofonsidan qilingan, ma'lumotlar haqiqiyligini ta'minlash uchun ma'lumotlarni olish uchun dafn etilgan. Signalning signallari nisbati, hal qilish va sodiqligini ta'minlash uchun statik tuzatish usullari, demontivlik parametrlari va shovqinlarni uzatish usulini taqqoslash bo'yicha yo'naltirilgan. Ma'lumotni sharhlashda, aks ettirilgan to'lqin ufqini va brifcatsiyani izohlash, ko'mir nurlari va rasmlar va 4-rasm) To'lqin tiklanishlari ma'lumotlari bilan asosiy nuqtalar bo'lgan.
3-rasmda qalinlik o'zgarishi, Bifurcatsiyasi va ko'mir tikuvini birlashtirish
4-rasmda ko'mir-o'z ichiga olgan burg'ulash va ko'mir kamchilikni kambag'al burg'ulash ishlari
(Burg'ulash ma'lumotlariga ko'ra, Zkk29-1 ning butun teshigida ko'mir yo'q va Zkj29-4da uchta qatmak mavjud)
3. Ish joyi
Ushbu 3D seysmik qidiruvda 35,2872 km2 va 28 km2 miqdoridagi ish maydoni va 28,9 km2. 20 371 ta ishlab chiqarish fizik nuqtalari va 223 ta sinov jismoniy ball to'pladi, jami 20,594 fizik nuqta. Dastlabki yozuvlar Kodga muvofiq baholandi, seysmik demonli metan va barcha sinov yozuvlari malaka oshirildi. 89,112% stavkani ko'rsatadigan ishlab chiqarish yozuvlarida 18,153 ta rekord ko'rsatkich bor edi; B 10,883% darajasini ifodalovchi B ning 2,217 yozuvi; Shuning uchun yozuvlarning malakali stavkasi 99,995% ni tashkil etdi.
4. erishilgan yutuqlar
(1) Iqtisodiyot zonasida 3-3 va 5 ko'mir tikuvlarining paydo bo'lishi va pol o'zgarishi mumkinligi aniqlandi.
(2) Ekspertenerning janubiy chegarasida ko'mirsiz maydoni 1,3 km masofada ko'mirdan iborat bo'lgan ko'mirsiz maydon mavjud; 406 km2 ko'mirsiz maydon 4; 8,16 km2 ko'mirsiz joylashgan ko'mirsiz joy 5.
(3) jami 107 kamchiliklar birlashtirilgan, shu jumladan 3D seysmik qidiruvdan oldin 5 ta kamchiliklar tuzatilib, 102 ta yangi kamchiliklar.
(4) 3-3, 4 va 5 ko'mir tikuvlarining qalinligi o'zgarishi tendentsiyasi bashorat qilingan.
(5) ko'mir guruhining brifcatsion maydoni 3,6 km2 ni qamrab olgan holda tugatilgan.
(6) Magmatik tog 'jinslari ko'mir tikuvlariga kirmaydi.
5. FAQ
1-savol: Maqsadli qatlamning ko'milgan chuqurligi sezilarli darajada farq qilar bo'lganida, maqsadli qatlamning tekshiruvi ta'sirini qanday qilib ta'minlash mumkin?
Javob: Saylov, o'rta va chuqur maqsadli to'shaklarning ma'lumotlar sifatini muvozanatlash uchun bitta kuzatuv tizimi uchun qiyin. Shu sababli, loyihalashtirish sxemasi geologiya-qidiruv va geologik vazifalarning xususiyatlariga muvofiq optimallashtirish kerak. Kuzatish tizimi sayoz, o'rta va chuqur maqsadli to'shaklarning ma'lumotlarning sifatini hisobga olishi kerak. To'plangan ma'lumotlarning yagona qamrov vaqtini hisobga olgan holda, odatda, maqsadli to'shaklarning turli xil ko'milish chuqurligi asosida turli kuzatish tizimlarini qabul qilish tavsiya etiladi.
2-savol: Ko'mirni tikuv tendentsiyasini taqqoslash uchun qanday qilib ko'mir tikuvi va ko'mir tikuvini bifurcatsiyaning birlashtirilishi kerak?
Javob: Seysmik vaqt rejimida aks ettirilgan to'lqinning amplitsienti maqsad qatlamining qalinligi bilan bog'liq. Odatda, maqsadli qatlam qalinroq, aks ettirilgan to'lqinning amplitsienti va maqsadli qatlamning nozikligi kattaroq, bu to'lqinning amplitudasi kichikroq. Ma'lumotni qayta ishlash darajasini cheklash tufayli qalinligi va amplitudasi o'rtasidagi aniq bir yozishma mavjud emas, ammo ko'mir tikuvining g'oyib bo'lishida ko'mir tikuvi yo'qligini bilish mumkin. Seysmik vaqt profilida ko'mir nurini bifurkatsiyani va birlashtirishni samarali aniqlash qiyin, shuning uchun to'lqin imtiyozlari birlashtirish va barpo etish punktlarini aniqlash uchun ishlatilishi mumkin.
